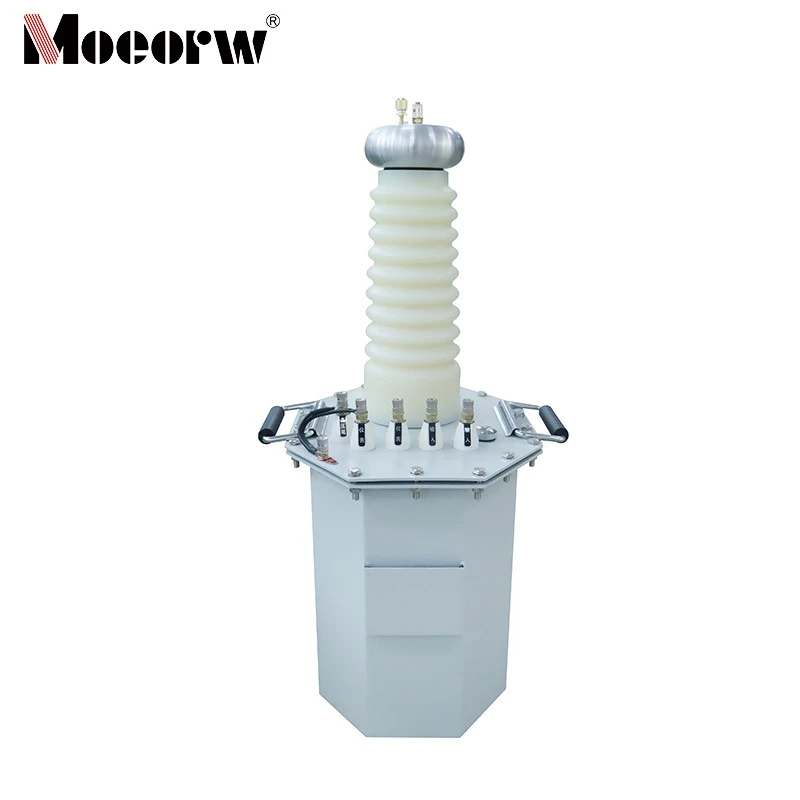

10kVA 50kV AC DC Hipot testa komplekts

Produkta ievads

Mašīnu un elektronikas ministrijas standarts "Test Transformers" ir MEYDJ-W10kVA-50kV jaudas frekvences maiņstrāvas/līdzstrāvas izturības sprieguma pārbaudes ierīces ražošanas pamats, kas ietver ievērojamus uzlabojumus salīdzinājumā ar iepriekšējiem salīdzināmiem produktiem. Jauna produktu līnija, ko sauc par TDM(G) sērijas vieglajiem maiņstrāvas/līdzstrāvas augstsprieguma{7}}pārbaudes transformatoriem, tika izveidota no MEYD(G) sērijas testa transformatoriem un uzlabota saskaņā ar valsts standartu "ZBK-41006-89". Kompakts izmērs, viegls svars, integrēta struktūra, plaša funkcionalitāte, augsta pielāgošanās spēja un vienkārša darbība ir šīs sērijas īpašības. Izolācijas stiprības testi ar strāvas frekvenci vai līdzstrāvas augstsprieguma testiem dažādām augstsprieguma elektroiekārtām, elektriskajām sastāvdaļām un izolācijas materiāliem ir īpaši piemēroti energosistēmām, rūpniecības un kalnrūpniecības uzņēmumiem un pētniecības organizācijām. Tas ir nepieciešams aprīkojums testēšanai pie augsta sprieguma.

Produkta parametrs (specifikācija)

Produkta modelis	MEYD-W10kVA/50kV
Aprīkojuma veids	Vieglās eļļas{0}}iegremdēts testa transformators (vienfāze{1}})
Savienojumu grupas apzīmējums	I.I
Nominālā jauda	10kVA
Nominālais izejas augstspriegums	50kV (RMS)
Ievades barošanas avots	380 V (barošanas frekvence, jo ieejas spriegums modeļiem ar jaudu 10 kVA un vairāk ir 380 V)
Primārā tinuma ieejas sprieguma diapazons	Regulējams no 0 ~ 400 V, izmantojot autotransformatoru komplektā iekļautajā vadības kārbā
Izvades veids	Strāvas frekvences augstspriegums (MEYD sērija bez augstsprieguma{0}}silīcija skursteņiem, tikai maiņstrāvas izeja; TDM (G) sērija var pārslēgties starp maiņstrāvas un līdzstrāvas izvadi, izmantojot īsslēguma{1}}joslu)

Produkta iezīme un pielietojums

1. Kompakts dizains:

Neliela platība un viegls svars ērtai transportēšanai un uzstādīšanai;

2. Optimizēta struktūra:

Viena{0}}rāmja serdes dizains ar koaksiālo tinumu izvietojumu nodrošina spēcīgu savienojumu;

3. Daudzpusīga funkcionalitāte:

Piemērots maiņstrāvas/līdzstrāvas augstsprieguma{0}}izolācijas stiprības testēšanai ar plašu pielietojamību;

4. Lietotājam-draudzīga darbība:

Var izmantot atsevišķi vai kaskādes konfigurācijās ar pilnu atbalsta aprīkojumu;

5. Drošs un uzticams:

Tam ir visaptveroša zemējuma un pārsprieguma aizsardzības konstrukcija.

Sīkāka informācija par ražošanu

Tas ir būtisks aprīkojums elektroapgādes uzņēmumiem, lielām rūpnīcām, metalurģijas rūpnīcām, spēkstacijām, dzelzceļiem un citām struktūrām, kurām nepieciešamas elektrotehniskās apkopes nodaļas.

Uzņēmuma kvalifikācija

FAQ

1) Kādi ir piemērojamie MEYD-W10kVA/50kV strāvas frekvences izturības sprieguma pārbaudes ierīces scenāriji?

Atbilde: MEYD-W10kVA/50kV strāvas frekvences noturības sprieguma pārbaudes komplekts pieder MEYD vieglo eļļas-iegremdējamo testa transformatoru sērijai. Tas ir īpaši piemērots energosistēmām, rūpniecības un kalnrūpniecības uzņēmumiem, pētniecības iestādēm utt. To galvenokārt izmanto, lai veiktu izolācijas stiprības testus ar strāvas frekvenci vai augstsprieguma līdzstrāvu dažādām augstsprieguma -elektriskajām iekārtām, elektriskajām sastāvdaļām un izolācijas materiāliem. Tas ir neaizstājams un svarīgs aprīkojums augstsprieguma-pārbaudēs.

2) Kādas ir prasības otrās un trešās pakāpes testa transformatoru zemējumam, veicot kaskādes testus, izmantojot MEYD-10kVA/50kV jaudas frekvences izturības sprieguma pārbaudes komplektu?

Atbilde: kaskādes testēšanas laikā zemsprieguma tinumu X spailēm, mērīšanas tinumu F spailēm un augstsprieguma tinumu X spailēm (augstsprieguma{1}}galiem) otrās un trešās pakāpes testa transformatoriem ir jābūt savienotiem ar attiecīgā transformatora korpusa testu. Turklāt otrās un trešās pakāpes{5}}pārbaudes transformatoru korpusiem jābūt iezemētiem, izmantojot izolācijas balstus.

3) Kā rīkoties neparastos apstākļos, veicot strāvas frekvences izturības sprieguma testus ar MEYD-W10kVA/50kV jaudas frekvences noturības sprieguma pārbaudes aparātu?

Atbilde: sprieguma palielināšanas vai sprieguma pārbaudes laikā, ja rodas kāda no tālāk norādītajām novirzēm,{0}}piemēram, ievērojamas voltmetra adatas svārstības, pārogļojusies izolācija vai dūmu emisija vai neparastas skaņas no testa parauga-nekavējoties samaziniet spriegumu un atvienojiet strāvas padevi. Pēc testa pārtraukšanas noskaidrojiet cēloni. Kad tests ir pabeigts, dažu sekunžu laikā vienmērīgi atgrieziet sprieguma regulatoru nulles pozīcijā pirms strāvas padeves atvienošanas, lai nodrošinātu aprīkojuma un personāla drošību.
